電控系統
電器控制箱：采用Y—△軟啟動方式，避免了開機時對電網的沖擊，采用可編程序控制，使電路簡化，性能可靠，有電壓工作燈，便于夜間施工及檢修。yao控器 ：配備有線遙控，操作更加方便。
液壓系統
雙聯泵組：系統采用單泵順序回路，推送系統和分配系統依次順序動作?？茖W(xué)準確的設計，保證系統的可靠、低耗。吸、回油過濾器：采用吸、回油雙過濾，杜絕了雜質進入，保證液壓系統可靠的運行。單獨強制風冷散熱系統：主油路系統采用強制風冷散熱，能更好的適應現場環境，保證液壓系統油溫處于正常工作范圍。
主要技術參數:

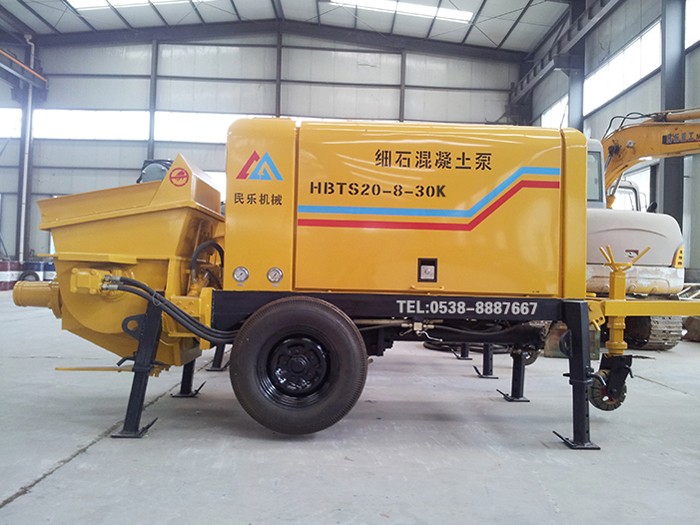

項 目 | 單 位 | HBTS20-8-30K |
理論混凝土輸出量 | m3/h | 20 |
理論泵送壓力 | MPa | 8 |
分配閥形式 | S管擺閥 | |
輸送管內徑 | mm | ￠125/100A |
理論輸送距離水平/垂直 | m | 300/90 |
混凝土缸徑×行程 | mm | ￠140×750 |
料斗容積/上料高度 | m3/mm | 0.3/900 |
骨料尺寸 | mm | 30 |
砼塌落度范圍 | mm | 120-230 |
主電機功率 | kw | 45 |
額定轉速 | r/min | 1480 |
電壓/頻率 | V/Hz | 380/660 |
油箱容積 | L | 130 |
清洗方式 | | 高壓水洗 |
外形尺寸(長×寬×高) | mm | 2950×1200×1250 |
質量(含油) | kg | 2200 |
用途：
防爆混凝土輸送泵適用于大小煤礦井下、皮帶機、煤倉、水倉、運輸大巷等、較大斷面面試用、解決了大斷面大量混凝土燒注難題、效果非常好。
主要特點：
采用井下現場攪拌5分鐘后,即可高壓風把混凝土輸送到所需工作面、輸送高度在25m以上位置。在井下可以練習作業，直到工程完成為止。
優點：
一, 設備結構簡單、靈活、牢固、操作方便、井下便以移動、適應井下各種環境作業。
二, 混凝土在桶體內攪拌、避免拌料粉塵飛揚。改進了施工作業環境。大大的減少了污染、減輕工人勞動強度。提高施工質量。
三, 克服了物料輸送中粘結、堵塞等問題,避免材料浪費、節約成本、省工省時。
四, 配件不易損壞、經久耐用、減少維修保養次數、節約維修成本。設備外形尺寸：2550×1050×1250mm本廠滿足用戶需求、生產各種規格型號、各種容積混凝土輸送泵設備、歡迎用戶洽談業務。
